一、大型噴灌機施肥裝置簡介

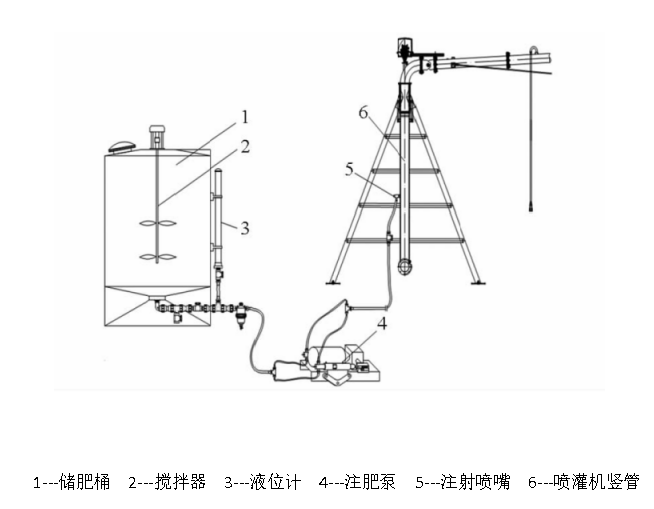

與大型噴灌機配套專用的泵注式施肥裝置由儲肥桶、攪拌器、注肥泵、注射噴嘴、防虹吸回流裝置以及連接附件等組成。該施肥裝置依靠電力驅動的注肥泵提供動力，抽取儲肥桶中攪拌均勻的肥液，通過注射噴嘴將肥液按比例均勻注入到噴灌機的輸水管內，與灌溉水混合稀釋后由懸掛的低壓噴頭噴灑，實現水肥一體化作業。

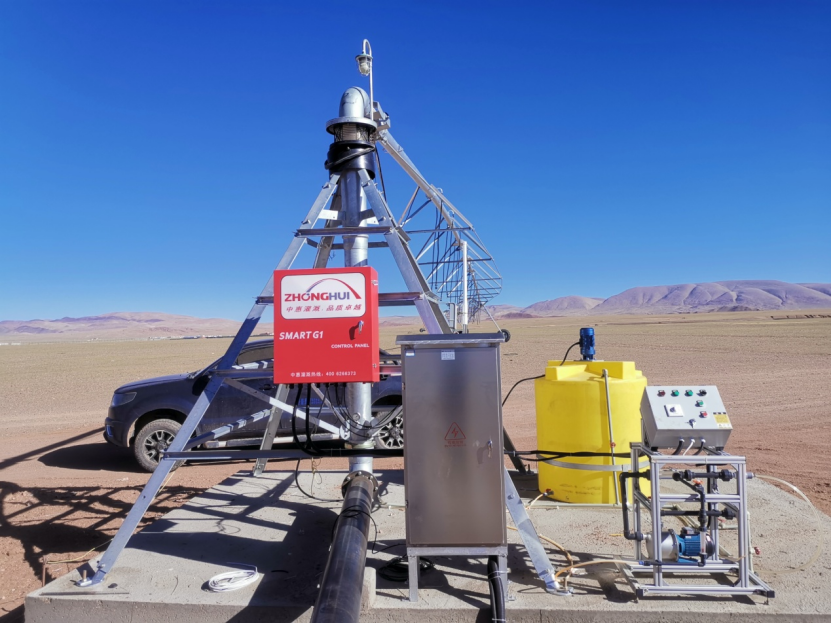

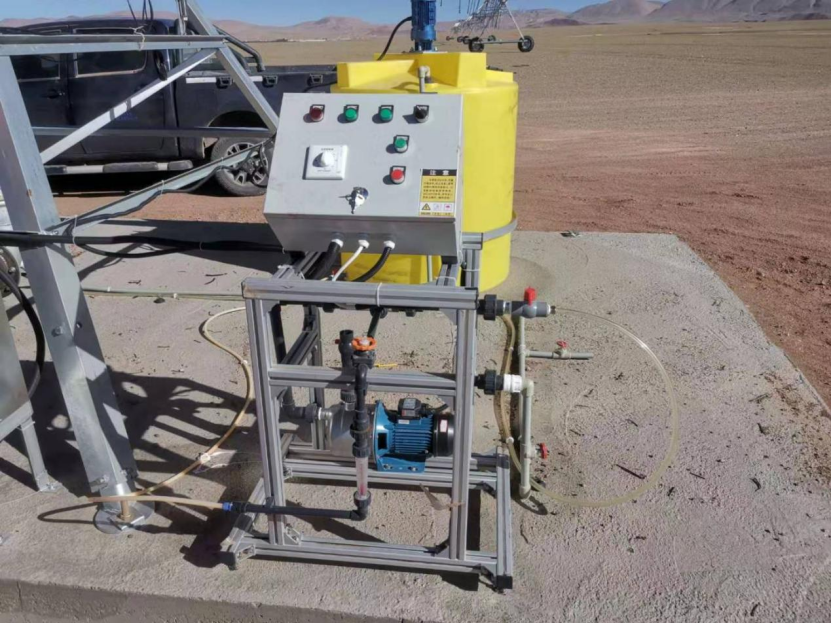

指針式噴灌機中心點是固定式的，因此施肥裝置可以放在設備中心點不遠處。
平移式噴灌機施肥裝置安裝在中心車上，隨噴灌機的移動而移動。
二、施肥系統的主要組件

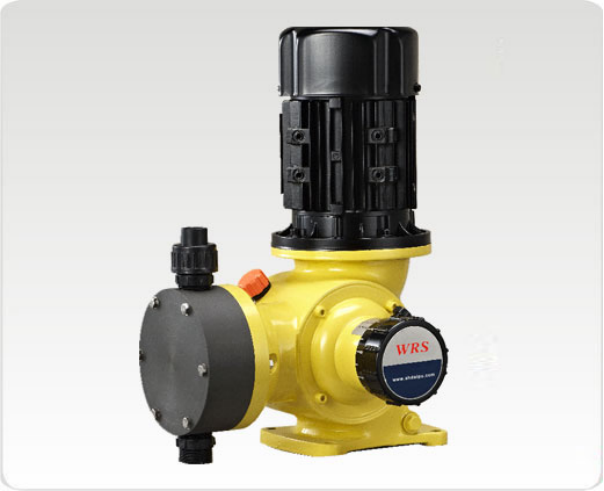

1、 注肥泵
一般可選擇柱塞式、活塞式、隔膜式注肥泵。需要注意的是注肥泵的選型要考慮噴灌機的灌溉面積，入機流量、壓力等因素，計算的目的是保證肥料溶液的濃度。
2、 儲肥桶
儲肥桶設計成圓形筒體或方形狀，桶底宜設計成錐形結構，并用托架支撐，可方便排盡肥液和清洗儲肥桶。桶頂設有直徑４０～５０ｃｍ的肥料加入口以及直徑５ｃｍ的清水注入口，為方便操作，桶頂距地面不宜超過１.5ｍ。儲肥桶容積設計同樣需考慮噴灌機灌溉面積和入機流量，不宜過小。同時還要儲肥桶的加工、運輸成本和使用方便性。一般有1000L,1500L,2000L,3000L等不同規格。

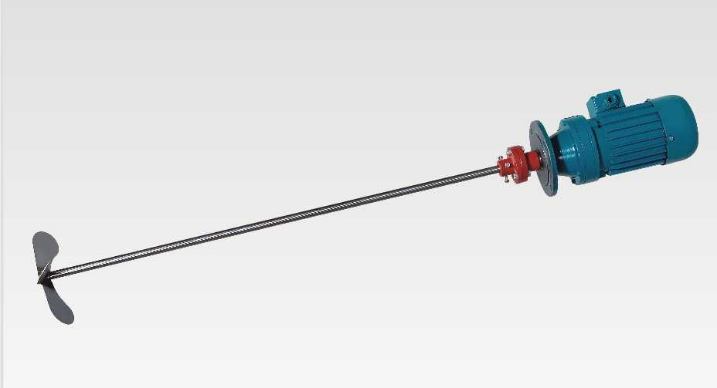

3、攪拌器
通過電動攪拌器，可以提高可溶肥料的溶解效果，使肥液得到充分的混合，電導率EC值和PH值將會更加準確、穩定。攪拌器需要考慮儲肥桶容積大小。

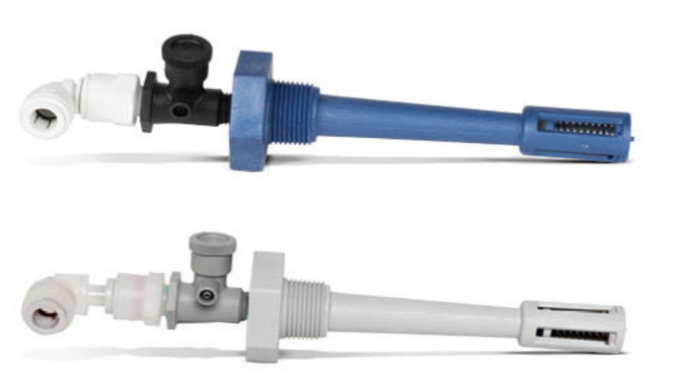

4、注射噴嘴
它是泵注式施肥裝置的關鍵設備，其性能優劣對灌溉施肥均勻性和系統的良好運行具有重要作用。設計注射噴嘴時，除要求其水力和機械性能良好、結構簡單、工作可靠外，還必須具有以下２個功能：噴射肥液與灌溉水混合均勻效果好；具有單向止回功能，可防止灌溉水倒流。
5、其他裝置
為防止肥液回流，需在噴灌機供水管道和施肥系統管道安裝止回閥。施肥系統吸入口應裝防倒吸裝置；同時試肥料可溶性下游必須裝過濾設備，以******未溶解的化肥或其他雜質。
